CHECK VALVES

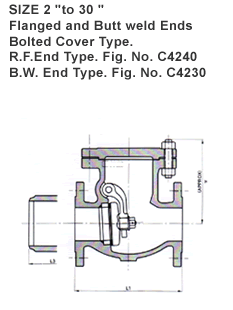

ASME CLASS 150

CAST STEEL SWING CHECK VALVES

PRESSURE TEST : As per API 598

MATERIAL

NAME OF PART	ASTM	JIS
BODY	A216 WCB	SCPH2
BODY SEAT RING	*A105	*SFVC2A
DISC 4″& UNDER	*A105	*SFVC2A
DISC 6″& OVER	*A216 WCB	*SCPH2
HINGE	A216 WCB	SCPH2
HINGE PIN	A276 410⁄420	SUS403
COVER	A216 WCB	SCPH2
COVER BOLT	A193 B7	SNB7
COVER BOLT NUT	A194 2H	S45C
COVER GASKET	SPIRAL WOUND GRAPHOIL
KNOCK PIN	A276 304	SUS304
DISC NUT	A276 410⁄420	SUS403
DISC WASHER	A276 410⁄420	SUS403
PLUG	A276 410⁄420	SUS403
NAME PLATE	B209M	ALP
PLUG GASKET	A576	MILD STEEL

*BODY SEAT RING : STELLITE FACE
*DISC : 13Cr FACE

Note：

Stem of valves 6 inch and over are non-rotating type

WEIGHT AND DIMENSIONS

ValveSize	End to End（mm）			Center to top（mm）	Weight Approx.（kg）
		R.F.	B.W.	Center to top（mm）	Weight Approx.（kg）
		L1	L3	H	R.F.	B.W.
2″	203	203	163	20	16
2 1⁄2″	216	216	180	26	23
3″	241	241	190	35	30
4″	292	292	220	55	47
6″	356	356	300	87	74
8″	495	495	335	150	119
10″	622	622	389	279	195
12″	698	698	435	380	270
14″	787	787	511	475	400
16″	864	864	540	575	467
18″	978	978	599	770	655
20″	978	978	614	820	800
24″	1295	1295	817	1383	1280
26″	1295	1295	870
28″	1448	1448	950
30″	1524	1524	1000

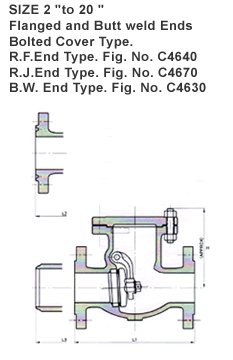

ASME CLASS 300

CAST STEEL SWING CHECK VALVES

PRESSURE TEST : As per API 598

MATERIAL

NAME OF PART	ASTM	JIS
BODY	A216 WCB	SCPH2
BODY SEAT RING	*A105	*SFVC2A
DISC 4″& UNDER	*A105	*SFVC2A
DISC 6″& OVER	*A216 WCB	*SCPH2
HINGE	A216 WCB	SCPH2
HINGE PIN	A276 410⁄420	SUS403
COVER	A216 WCB	SCPH2
COVER BOLT	A193 B7	SNB7
COVER BOLT NUT	A194 2H	S45C
COVER GASKET	SPIRAL WOUND GRAPHOIL
KNOCK PIN	A276 304	SUS304
DISC NUT	A276 410⁄420	SUS403
DISC WASHER	A276 410⁄420	SUS403
PLUG	A276 410⁄420	SUS403
NAME PLATE	B209M	ALP
PLUG GASKET	A576	MILD STEEL

*BODY SEAT RING : STELLITE FACE
*DISC : 13Cr FACE

Note：

Stem of valves 6 inch and over are non-rotating type

WEIGHT AND DIMENSIONS

ValveSize	End to End（mm）					Center to top（mm）	Weight Approx.（kg）
		R.F.	R.J.	B.W.		Center to top（mm）	Weight Approx.（kg）
		L1	L2	L3	H	R.F.	R.J.	B.W.
2″	267	283	267	181	30	30	26
2 1⁄2″	292	308	292	202	49	49	39
3″	318	333	318	219	54	54	50
4″	356	371	356	282	76.5	76.5	60
6″	444	460	444	332	143	143	120
8″	533	549	533	391	220	220	195
10″	622	638	622	427	343	343	290
12″	711	727	711	481	468	468	350
14″	838	854	838	513	665	665	565
16″	864	879	864	655	840	840	715
18″	978	994	978	679	1095	1095	930
20″	1016	1035	1016	703	1283	1283	1100
24″	1346	1368	1346	843	2200	2200	1870

ASME CLASS 600

CAST STEEL SWING CHECK VALVES

PRESSURE TEST : As per API 598

MATERIAL

NAME OF PART	ASTM	JIS
BODY	A216 WCB	SCPH2
BODY SEAT RING	*A105	*SFVC2A
DISC 4″& UNDER	*A105	*SFVC2A
DISC 6″& OVER	*A216 WCB	*SCPH2
HINGE	A216 WCB	SCPH2
HINGE PIN	A276 410⁄420	SUS403
COVER	A216 WCB	SCPH2
COVER BOLT	A193 B7	SNB7
COVER BOLT NUT	A194 2H	S45C
COVER GASKET	SPIRAL WOUND GRAPHOIL
KNOCK PIN	A276 304	SUS304
DISC NUT	A276 410⁄420	SUS403
DISC WASHER	A276 410⁄420	SUS403
PLUG	A276 410⁄420	SUS403
NAME PLATE	B209M	ALP
PLUG GASKET	A576	MILD STEEL

*BODY SEAT RING : STELLITE FACE
*DISC : 13Cr FACE

Note：

Stem of valves 6 inch and over are non-rotating type

WEIGHT AND DIMENSIONS

ValveSize	End to End（mm）					Center to top（mm）	Weight Approx.（kg）
		R.F.	R.J.	B.W.		Center to top（mm）	Weight Approx.（kg）
		L1	L2	L3	H	R.F.	R.J.	B.W.
2″	292	295	292	181	38	45	34
2 1⁄2″	330	333	330	202	55	55	42
3″	356	359	356	219	63	64	50
4″	432	435	432	282	116	116	85
6″	559	565	559	332	212	201	167
8″	660	664	660	391	310	369	281
10″	787	791	787	427	590	590	430
12″	838	841	838	481	800	800	620
14″	889	892	889	513	1110	1110	940
16″	991	994	991	655	1500	1500	1250
18″	1092	1095	1092	679	2000	2000	1700
20″	1194	1200	1194	703	2600	2600	2200
